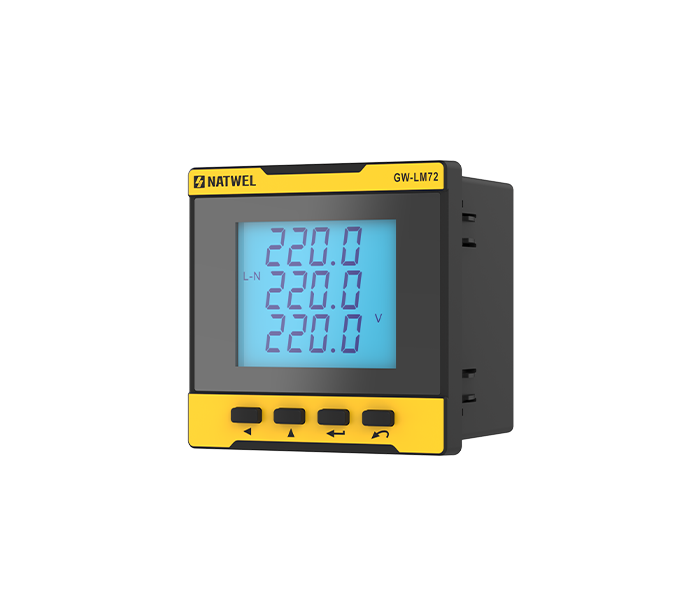

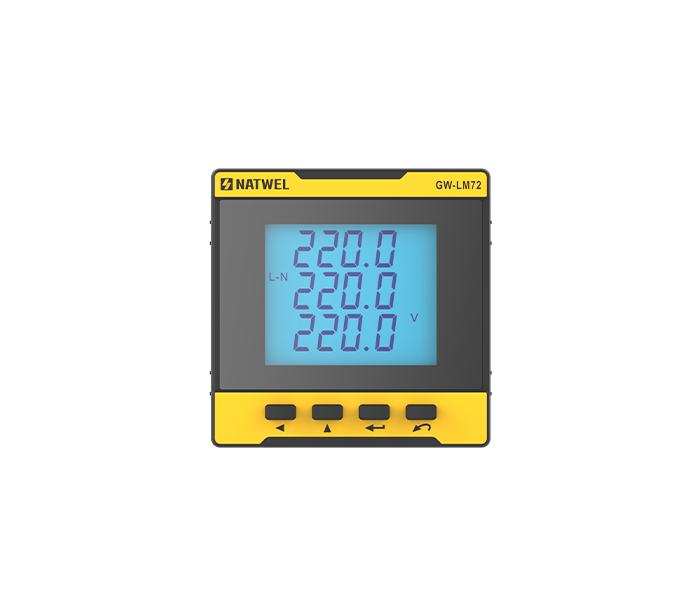

数字式多功能测控电表GW-LM72系列（单相）
GW-LM72系列单相数字式电表，以工业级微处理器为核心，处理速度高，具有很高的性价比。GW-LM72系列电表主要适用于较小安装尺寸的配电柜，可以满足空间比较苛刻的低压柜及楼层配电箱安装要求，为用户节省大量投资和使用空间。
GW-LM72-1M ：单相多功能电表
GW-LM72-1I ：单相电流表
GW-LM72-1V ：单相电压表
产品简介
数字式多功能测控电表GW-LM72/LM96系列,以工业级微处理器为核心,处理速度高,具有极高的性价比。GW-LM72/LM96系列能够提供高精度的三相/单相电压、电流和功率等基本测量数据,并具有定值越限告警等功能;通过RS-485通信方式与上位机实现数据交换,可实现智能化的电能管理。
GW-LM72/LM96系列涵盖72尺寸三相/单相的多功能电表、电压表、电流表以及96尺寸三相多功能电表、电压表、电流表,适用于不同场合,为您提供全方位的电力监测和计量服务。GW-LM72系列电表主要适用于较小安装尺寸的配电柜,可以满足空间比较苛刻的低压柜及楼层配电箱安装要求,为用户节省大量投资和使用空间。
功能介绍
|
 |
|
||||
|
|
应用领域
数字式多功能测控电表GW-LM72/LM96系列有广泛的应用场合,主要有:
|
|
|
|
装置选型一览表
数字式多功能测控电表GW-LM72/LM96系列选型表
| 主要功能 | 尺寸 | 型号 | |
| 多功能表 | 液晶显示,实时测量I/U/P/Q/S/PF,双向有功电能/无功电能计量,有功电能0.5S级，电压/电流/功率定值越限告警,1路RS-485通信,Modbus协议,2路开关量输入 DI,1路电能接点脉冲输出 | 72尺寸单相表 |
GW-LM72-1M |
| 液晶显示,实时测量I/U/P/Q/S/PF,双向有功电能/无功电能计量,有功电能0.5S级，电压/电流/功率定值越限告警,电压/电流2-31次及总谐波测量，1路RS-485通信， Modbus协议,2路开关量输入DI,1路电能接点脉冲输出 | 72尺寸单相表 |
GW-LM72-3M |
|
| 液晶显示,实时测量I/U/P/Q/S/PF,双向有功电能/无功电能计量,有功电能0.5S级,电压/电流/功率等定值越限告警,电压/电流2-31次及总谐波测量，1路RS-485通信,Modbus协议,4路开关量输入DI,1路电能接点脉冲输出 | 96尺寸三相表 |
GW-LM96-3M |
|
| 液晶显示，实时测量I/U/P/Q/S/PF,双向有功电能/无功电能计量,有功电能0.5S级，电压/电流/功率等定值越限告警,电压/电流2-31次及总谐波测量,1路RS-485通信,Modbus协议,4路开关量输入DI,2路继电器输出DO,1路电能接点脉冲输出 | 96尺寸三相表 |
GW-LM96-3M(DO选型) |
|
| 电流表 | 液晶显示,电流测量,电流定值越限告警,1路RS-485通信,Modbus协议 | 72尺寸单相表 |
GW-LM72-1I |
| 液晶显示,电流、平均电流测量,电流定值越限告警,1路RS-485通信， Modbus协议 | 72尺寸单相表 |
GW-LM72-3I |
|
| 96尺寸三相表 | GW-LM96-3I | ||
| 电压表 | 液晶显示,相电压,频率测量,电压/频率定值越限告警,1路RS-485通信， Modbus协议 | 72尺寸单相表 |
GW-LM72-1V |
| 液晶显示,相电压、线电压、频率测量,电压/频率定值越限告警,1路 RS-485通信,Modbus协议 | 72尺寸单相表 |
GW-LM72-3V |
|
| 96尺寸三相表 | GW-LM96-3V |
开孔尺寸及安装图(单位:mm)
装置端子图
