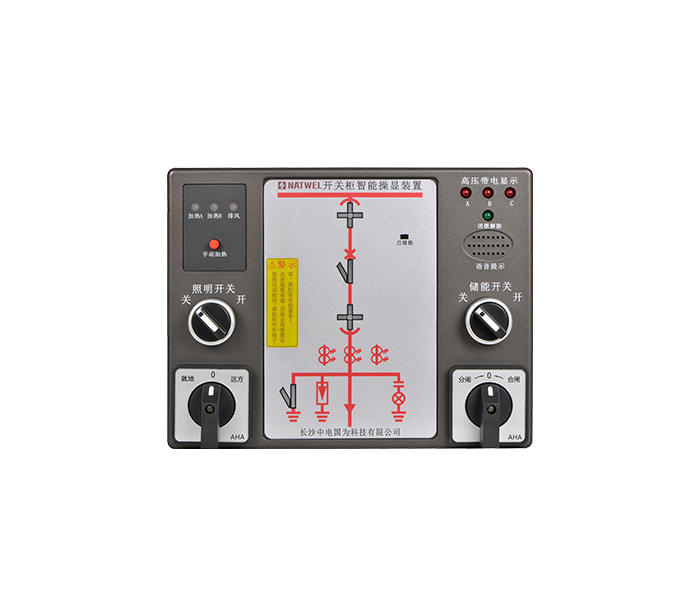

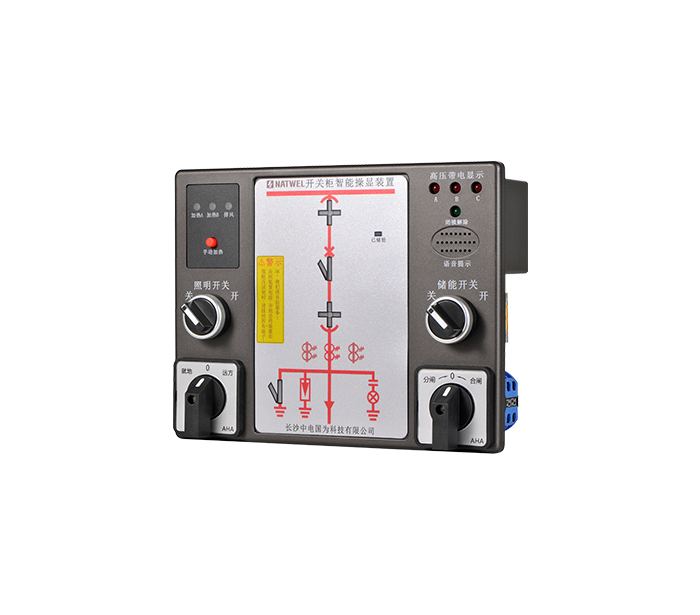

开关柜智能操显装置GW-SC100B(无液晶显⽰)
GW-SC100系列开关智能操显装置具备一次回路模拟状态指示、高压带电指示、带电闭锁输出、自动加热除湿、超温报警并强制停止加热、智能语音防误提示等功能
产品详情
产品简介
开关柜智能操显装置 GW-SC系列是我司根据当前中压系统开关柜技术发展而设计开发的—种新型的模块化、状态显⽰装置，包含GW-SC100A、GW-SC100B、GW-SC100D。
GW-SC系列产品集中指⽰—次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指⽰、带电闭锁输出、自动加热除湿、实时数字显⽰温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提⽰、柜内电气接点在线测温、RS-485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指⽰功能和安全性能。
功能介绍
应用领域
|
|
|
|
装置选型一览表
开关柜智能操显装置GW-SC系列
| 功能 | GW-SC100A | GW-SC100B | GW-SC100D |
| 开关状态指⽰ | •手车试验位置，手车工作位置； •就地刀合闸指⽰，接地刀分闸指⽰； •断路器合闸指⽰，断路器分闸指⽰； •已储能、未储能指⽰ |
||
| 液晶显示屏 | --------- | 无/液晶显⽰屏 | 液晶显⽰屏 |
| 防误语音提⽰ | --------- | 根据接地刀分闸，合闸状态，断路器试验， 工作位置及分合闸状态进行语音提⽰ |
|
| 开关操作 | --------- | 分合闸操作；储能操作；远方就地开关操作；照明操作 | |
| 温湿度控制 | ·加热除湿：当环境温度低于设定温度下限，或湿度大于设定湿度上限值时，启动加热； 当环境温度高于设定温度上限值，或湿度低于设定湿度下限值时，停止加热； 环境温度超过 +50℃时无条件停止加热，防止过热损伤 ·排风控制：当环境温度高于设定排风上限时，启动排风，低于排风下限时，停止排风 |
||
| 高压带电显⽰ | 高压带电显⽰及闭锁功能 | ||
| 无线测温 | --------- | --------- | 开关柜内6点/9点测温 |
GW-SC100D配件-温度传感器
| GW-2601( 无源 ) | GW-2601( 有源 ) | |
| 电源 | 感应取电方式，启动电流5A | 电池供电，电池可更换 |
| 功能 | 测温范围：-40℃-+150℃ ,测量精度:±1℃, 433M无线通信， 采样频率 20s，表带式安装 |
|
技术指标
|
|
||||||||||||||||||
|
|
||||||||||||||||||
|
|||||||||||||||||||
开孔尺寸及安装图(单位:mm)
