产品简介

边缘可视化智能一体机GW-LA3100系列是专为低压/中压配电柜智能化升级设计的一体化智能终端，集数据采集、边缘计算、本地监控与可视化展示功能于一体，可直接安装在配电柜面板或导轨上，实现“设备上柜、数据上屏、控制闭环”.

功能介绍

多源数据集成，规约兼容性强

支持接入多功能仪表、保护测控、智能操显、电气测温等多类配电终端设备，兼容Modbus,DL/T645等主流规约，实现电气量、状态量、环境量的全面采集与集中管理，构建配电系统的“数据底座”。

边缘计算内核，本地闭环控制

搭载四核高性能处理器与实时嵌入式操作系统(Linux)，支持逻辑编程，支持脚本化或图形化组态编程，实现毫秒级响应与本地自治运行，降低对云平台或集中监控系统的依赖，提升系统可靠性与抗通信中断能力。

内置HMI，WEB组态可视化

工业级触摸屏，Web组态引擎，支持动态拓扑图、实时/历史趋势曲线、SOE事件记录、告警弹窗、能耗报表等可视化功能。画面支持自定义图元、数据绑定与交互逻辑，无需额外配置上位机即可实现本地人机交互。

多网融合通信，支持远程运维

提供5个网口、8个RS-485接口，支持4G和Wi-Fi通信，支持VPN、防火墙、端口映射等网络策略。可将数据上传至云平台(支持MQTT、MODBUS、IEC104)，实现远程监控。支持远程参数配置、故障诊断、固件OTA升级与审计日志同步，满足无人值守与集中运维场景需求。

装置选型一览表

装置型号	GW-LA3100-10	GW-LA3100-00

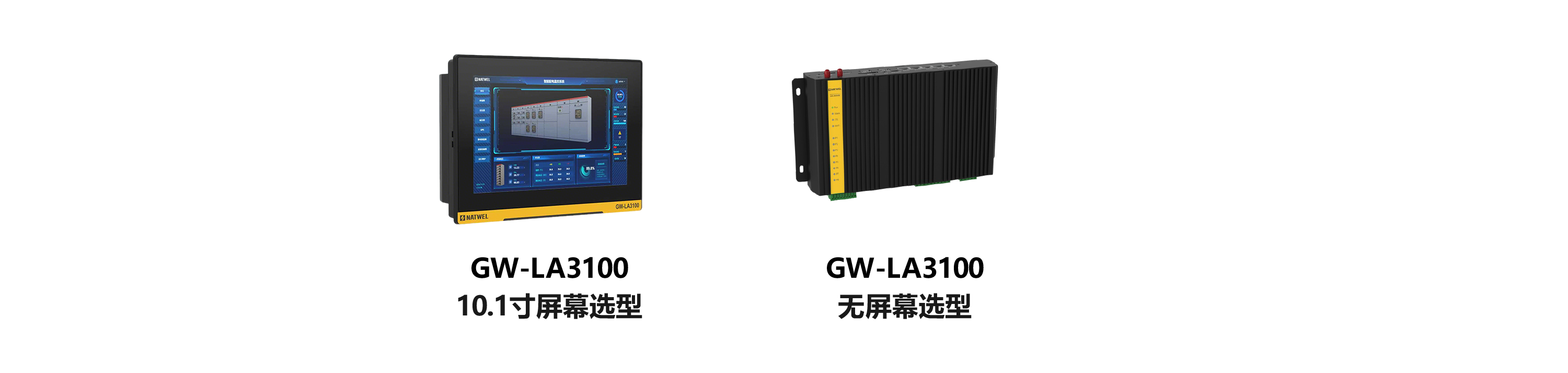

装置照片
屏幕	自带10.1寸工业级电容触摸屏	可通过HDMI接口连接外置屏幕
分辨率	1280*800	1920*1080/1280*800
以太网口	5	5
RS485接口	8	8
DI接口	8	8
DO接口	4	4
4G	选配	选配
Wi-Fi	标配	标配
对时方式	GPS、B码、SNTP	GPS、B码、SNTP

应用领域

建筑与基础设施

配电系统

工业与制造业

新能源

开孔尺寸及安装图(单位:mm)

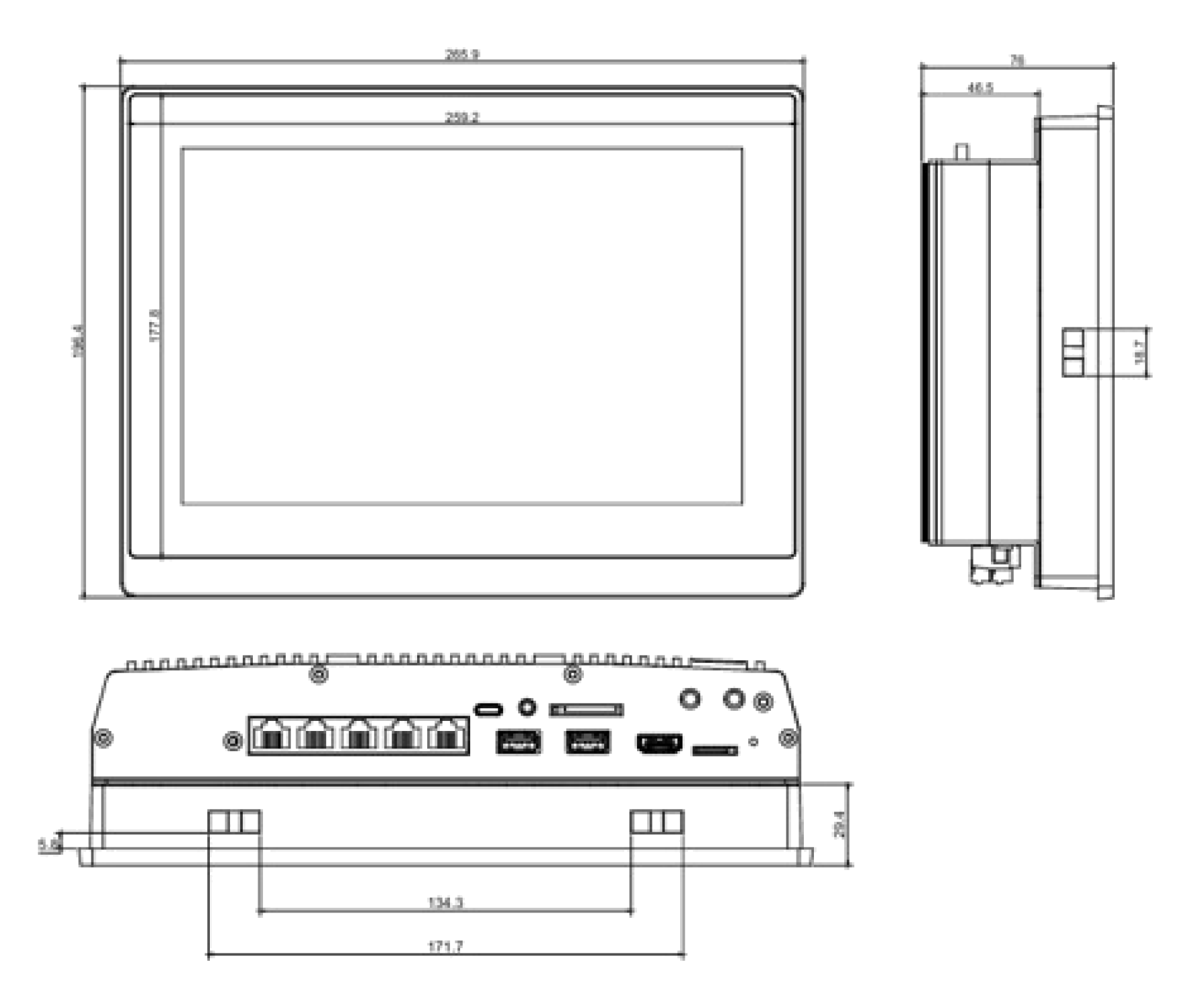

GW-LA3100-10

自带屏幕

面板式安装

装置尺寸(W*H*D):265.9*196.4*76

开孔尺寸(W*H):260*178

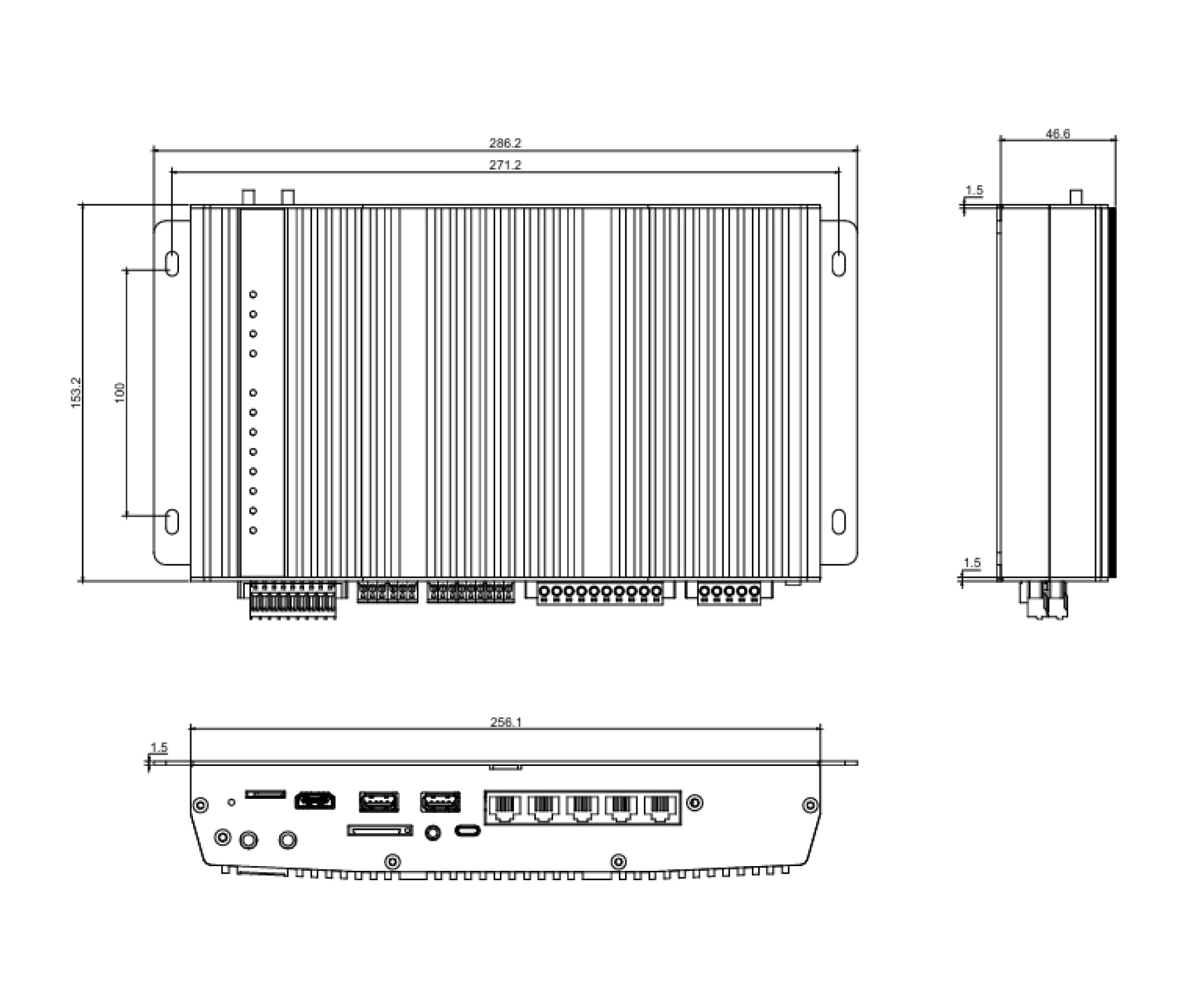

GW-LA3100-00

支持拓展屏幕

面板式安装

装置尺寸(W*H*D):286.2*153.2*46.6

开孔尺寸(W*H):271.2*100
